Талап етілетін өнімділік талаптарына арналған теңшелетін теңіз аппаратурасы

Сызба мен қолданбаға қойылатын талаптарды бөлісіңіз. Біз өндіріс мүмкіндігін қарастырамыз, функционалдық үлгілерді әзірлейміз және бекітілген талаптарды өндіріске көшірмес бұрын сынауды келіседі.

Жеке жобаны талқылаңыз Инженерлік жобаларды көру

Төмендегі жоба мәліметтерінен бастаңыз. Біздің инженерлік команда сызбаны жіберу арнасымен жауап береді.

Дизайнды шолу және үйдегі құралдар

Геометрия, технологиялық тәуекелдер және тексеру нүктелері құралды шығарар алдында қаралады.

Функционалды прототиптеу

Үлгілердің жарамдылығы, қозғалысы және келісілген қолдану талаптары өндіріс алдында тексеріледі.

Өнімділікті тексеру және жүйелілік

Бекітілген стандарттар өндірістік тексерулер үшін негіз болады. Кейінгі топтамалар соған сәйкес тексеріледі келісілген критерийлер.

Таңдалған инженерлік жобалар

Инженерлік бақылаудың екі мысалы: құю дәлдігі арқылы демпферлік топса өнімділігін жақсарту және тексеру соңғы дәнекерлеуден кейін руль дөңгелегінің ағуы.

01 ЖАҒДАЙ · ТИІМДІЛІКТІ ДАМЫТУ

Құю арқылы демпферлік топса өнімділігін жақсарту Дәлдік

Тапсырыс берушінің талаптарын нақтылағаннан кейін біз инвестициялық құю процесінің дәлдігін нақтыладық бірнеше итерация арқылы және қайта қаралған топсаны сынады.

Тұтынушы талабы

Тұтынушыға оның жұмысы кезінде қақпақтың қажетті бақылауын сақтайтын демпферлік топса қажет болды қайталап пайдаланғаннан кейін бұрыш диапазоны. Бұзылмай қалу жеткіліксіз болды: демпферлік өнімділік те болуы керек бағаланады.

Инженерлік жетілдіру

Топсаның өлшемдік дәлдігін жақсарту үшін кремний диоксиді инвестициялық құю процесін нақтыладық. құрамдас бөліктер, бұл жақсы демпферлік өнімділікке әкеледі.

Тұтынушыны тексеру нәтижесі

Тұтынушы осы жерде көрсетілген жақсартудан кейінгі нәтижелерді қарап шықты және өңделген топсаға қанағаттанды. жоба үшін өнімділік.

Неліктен демпферлік жоғалту алдымен жабық күйге жақын жерде пайда болды?

Бұл сынақ қондырғысында қақпақ жабылған кезде көлденеңге жақын болады. Сондықтан оның салмағы ең көп береді жабық позицияға жақын жабылу сәті. Демпферлік өнімділік төмендеген сайын бақылау жеткіліксіз болады алдымен осы бұрыш диапазонында көрінеді.

Көрнекілік механикалық қатынас. Қисық өлшенген топса емес, қақпақтың салыстырмалы жабылу сәтін көрсетеді демпферлік момент.

Жақсартудан кейінгі демпферлік сынақ жазбасы

Жақсартылған топсалардың бір жұбы 2025 жылдың 6 мамырында алынды · 1,6 кг қақпақ · Бес бұрыш ауқымы

Жарайды / Тұрақсыз / NG — бастапқы сынақ жазбасынан сапалы күй жазбалары.

Жазылған ашылу/ Жабу саны	0–30°	30–45°	45–60°	60–70°	70–90°
100	Жарайды	Жарайды	Жарайды	Жарайды	Жарайды
200	Жарайды	Жарайды	Жарайды	Жарайды	Жарайды
250	Тұрақсыз	Жарайды	Жарайды	Жарайды	Жарайды
300	Н.Г	Тұрақсыз	Жарайды	Жарайды	Жарайды
800	Н.Г	Н.Г	Тұрақсыз	Жарайды	Жарайды
1100	Н.Г	Н.Г	Н.Г	Тұрақсыз	Жарайды
1800	Н.Г	Н.Г	Н.Г	Н.Г	Тұрақсыз
2000	Н.Г	Н.Г	Н.Г	Н.Г	Амортизация айтарлықтай жоғалтты

100 және 200 ашу және жабу операцияларының тіркелген бақылау пункттерінде барлық бес бұрыш диапазоны болды. OK деп белгіленген. Алғашқы тұрақсыз жазба 0-30° диапазонында 250-де пайда болды. Кейінгі жазбалар көрсетеді тестілеу жалғасқан сайын әсер ету ауқымы кеңейді. 2000-де жазба алғашқы төрт бұрыш диапазонында NG көрсетеді және демпферлік 70–90° диапазонында айтарлықтай жоғалады. Тізімде көрсетілгендей көрінетін жарықтар тіркелмеген бақылау пункттері.

02 ЖАҒДАЙ · ӨНДІРІСТІҢ ҚАЙТАЛАУЛЫҒЫ

Соңғы дәнекерлеуден кейін руль дөңгелегінің ағуын бақылау

Тігістерді дәнекерлеуден кейін жиекті түзету тек аралық қадам болып табылады. Дөңгелектерді және хабты дайынға дәнекерлеу доңғалақ одан әрі қозғалысты енгізе алады, сондықтан ағу соңғы құрастыру дәнекерлеуден кейін қайтадан тексеріледі.

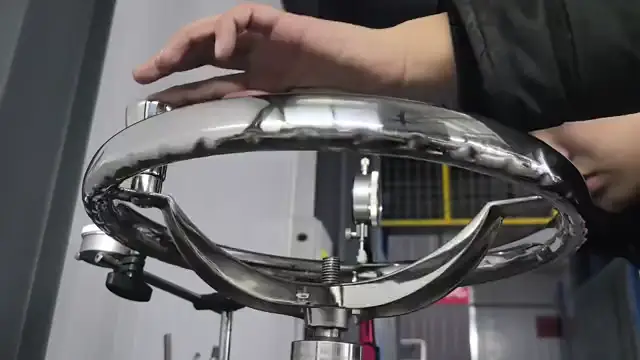

Соңғы құрастыру дәнекерлеуден кейін циферблат-индикатордың ағуын тексеру.

Өндіріс реті

1 Rim Rolling

2 Жиектерді дәнекерлеу

3 Бастапқы шеңберді тексеру

4 Шеңберді жылтырату

5 Қорытынды құрастыру дәнекерлеу

6 Теру индикаторының шығуын тексеру

7 Түзету

8 Қаптама

Соңғы дәнекерлеуді тексеру

Аяқталған дөңгелек толық айналу арқылы теру индикаторымен тексеріліп, қажет болған жағдайда түзетіледі орау. Бұл тексерулер үлгіні бекіту ғана емес, өндіріс ретінің бөлігі болып табылады.

Көрсетілген тексеру шегі — Бұл бағдарлама

±2,5 мм

Келісілген тексеру қондырғысында 2,5 мм жоғары және 2,5 мм төмен.

Өндіріс орау алдында қатаңырақ ішкі мақсатқа дейін бақыланады. Тексеруді орнату және қабылдау лимит әр жоба үшін келісіледі.

Инженерлік шолудан өндіріске дейін

Әрбір реттелетін жоба сіздің талаптарыңызды растаудан бастап дәйекті өндіріс топтамаларын жеткізуге дейінгі құрылымдық жолмен жүреді.

01

Талаптарды растау

Сіздің талаптарыңызға сәйкес келіңіз.

OEMСызбаңызды қарап шығыңыз және оңтайландырыңыз

ODMТұжырымдамаңызды бірге дамытыңыз

02

Өндіріске арналған дизайн

Өндіріске дайын болу үшін дизайнды нақтылаңыз.

OEMСызбаңызды өнімділікке бейімдеңіз

ODMТұжырымдамадан өндіріске дайын дизайнды әзірлеу

03

Прототип және растау

Функционалдық үлгіні жасаңыз. Өлшемдерді, сәйкестікті, бетті өңдеуді және келісілген спецификацияға сәйкес өнімділікті тексеріңіз. Өндіріс алдында түзетулер мен мәселелер шешілуі керек.

04

Өндіріс жолын бекіту

Қолданбалы тексеру үшін бекітілген үлгіні жіберіңіз. Расталғаннан кейін біз құралдарды, технологиялық параметрлерді, арматураларды және сериялық өндіріс үшін тексеру критерийлерін аяқтаймыз.

05

Бақылау өндірісі

Өндірістік тапсырыстарды бекітілген базалық сызыққа қарсы орындаңыз. Бекітілген сызбалар, тексеру жазбалары және сапаны бақылау нүктелері әрбір партияның біркелкі болуын қамтамасыз етеді.

Біз шынын айтамыз — біз бұл жұмысқа мән береміз.

Оның негізінде біз оны әңгіме ретінде қарастырамыз. Сіз түпкілікті пайдалану тәжірибесін, сіз болған өнім туралы көзқарасты жеткізесіз жылдар бойы алып жүр. Біз ондаған жылдар бойы құю тәжірибесін, DFM тәртібін және толық ауқымды өндіріс мүмкіндігін әкелеміз. Бұл екі жақ біріктірілгенде, біз екінің бірінің жалғыз жасай алмайтын нәрсе екеніне сенеміз.

Австралиядағы серіктесіміз осы салада отыз жыл жұмыс істеді. Сол он сегіз жылдың ішінде ол өзінің тұжырымдамасын нақтылады, патенттерді беру және оны жүзеге асыра алатын адамды іздеу. Біз істедік. Және бөлігі болу бұл біз үшін үлкен мәнге ие болды.

Біз өнім идеясының артында қаншалықты ой мен табандылық болатынын білеміз. Біреу бізге сеніп, оны жасауға көмектескенде шын, біз мұны байыппен қабылдаймыз. Бұл жұмыстың біз шынымен ләззат алатын бөлігі.
